Ежи для мотоблока — особенность конструкции и как пользоваться

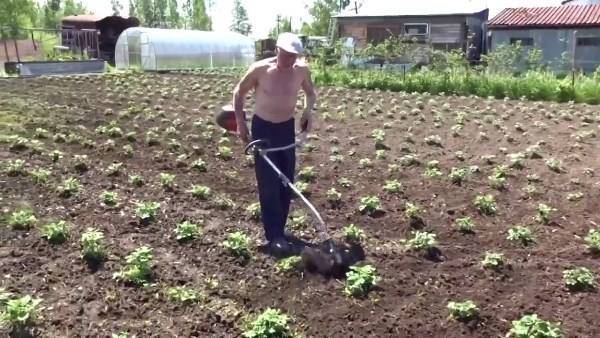

Насадки для прополки с помощью триммера

Для прополки используют триммер, у которого электродвижок находится сверху. Между рядами чаще пропалывают головкой для триммера с леской.

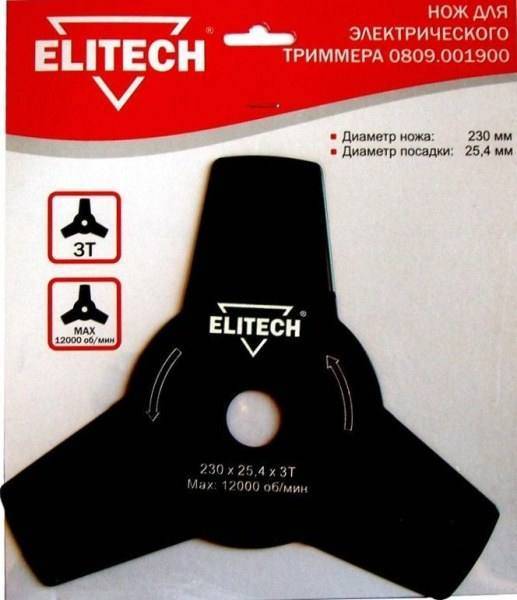

Бывает, что для удаления травы используют нож из 3 лопастей. Стальные ножи крепят на триммер с ровной стойкой. Если стойка кривая, то крепят насадки из пластика. Если ножик наткнется на какое-либо препятствие, то устройство откинет назад или сломается.

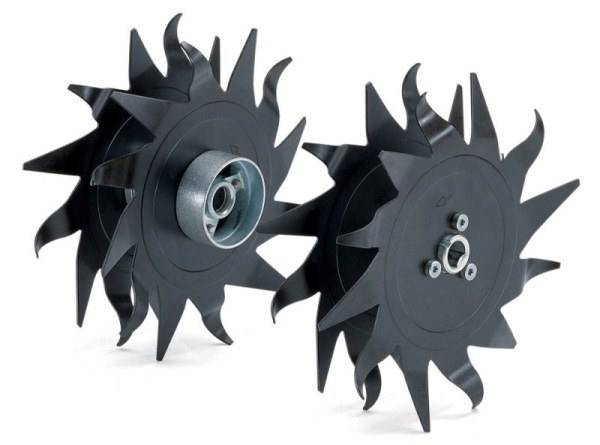

На рынке или в магазине можно купить насадки для триммера с земляными фрезами, которые имеют форму дисков с изогнутыми лопастями, и крепятся на единую ось. Чаще в одной насадке 4 фрезы.

Размер, диаметр и число фрез зависят от силы двигателя мотокосы. В инструкции по применению к насадке указано, для каких мотокос она подходит.

Профессиональные дачники перед применением триммера обрабатывают все трущиеся элементы смазкой на силиконе.

Правила обработки картошки, используя триммер:

Перед обработкой нужно защитить глаза и нос, так как во время прополки фрезы крутятся на большой скорости, поднимая в воздух пыль и грязь. Обрабатывать участок от сорняков нужно, когда трава еще маленькая. Обработку надо производить раз в две недели. Полоть лучше с утра, тогда в течении дня трава подсохнет и превратится в солому. Не нужно погружать фрезы на глубину более полутора сантиметров. При таком приеме земля обрабатывается, и почва получает кислород и азот, что прекрасно действует на картофель. Нельзя погружать фрезы еще и потому, что это может привести к поломке устройства. Если движок на устройстве не очень мощный, то необходимо делать перерыв каждые четверть часа. По окончанию дачного сезона насадки необходимо обработать дезинфицирующим веществом, для удаления всех микробов.

Изломанную фрезу можно сменить, сделанной своими руками фрезой. Для этого надо выточить круг из стального листа, и изогнуть полости. Диаметр не может быть больше, чем на использованных фрезах. Запрещено одевать на ось триммера дополнительные фрезы.

Как сделать ежи своими руками, чертежи

Если дачнику нравится работать с инструментом и при этом значительно сэкономить, то можно смастерить ежи для прополки своими руками или заказать их в организации по работе с металлом. Прежде всего надо понять как ежи будут работать, нарисовать несколько чертежей. Они могут использоваться как на культиваторе, так и для работы руками.

Ежи для работы руками могут состоять из прибора для рыхления, рамы и держателя. Рыхлитель представляет собой пустотелую трубу с приваренными к ней стальными зубьями. Его закрепляют на распорную рамку и приделывают ручку из дерева. Используя его нужно прокатывать грунт вперед-назад, что требует определенных физических сил.

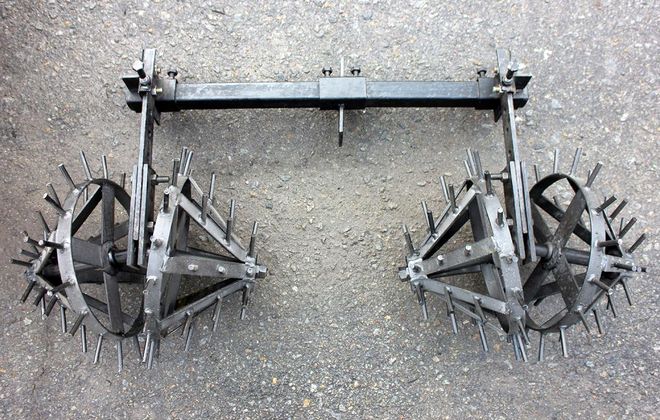

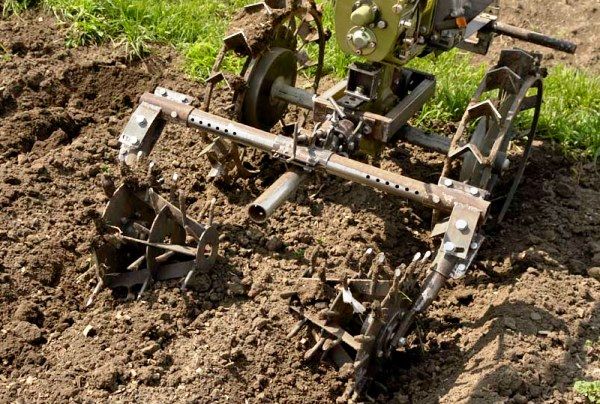

Существует множество версий ежиков для мотоблока и культиватора. Много разработчиков изготавливали свои индивидуальные приборы. Традиционная версия еже изготавливается при помощи стальных дисков. Потребуются 3 диска разнообразных диаметров:

• 100, 200, 300 мм;
• 240, 180, 100 мм.

Сборку приспособления производят на трубе O25 миллиметров. Используя перемычки, крепят между собой стальные диски, начиная с наибольшего и заканчивая минимальным. Есть разработчики, которые вместо дисков применяют 5-и и 6-и гранники. Дистанция между ними должна быть 18 сантиметров, а максимальный диск O 36 сантиметров. Для зубьев применяют стальной прут, нарезанный на 40 кусков.

Ориентировочно для конструкции понадобится 5 штук шипов на маленький диск, 10 штук на средний, 15 штук на максимальный. Бывает, что требуется приварка вспомогательных шипов на ось. Длина одного шипа равна 14 сантиметрам.

Сегодня существует несколько разновидностей ежиков:

• Ротационные. Основная задача таких ежей, это прополка и окучивание. Они подойдет любым устройствам.
• Конусные. Требуются для удаления травы еще до всхода.

Если подводить результаты, то можно отметить, что использование приспособлений для посадки, боронования, прополки и окучивания картофеля на дачном участке сделает этот процесс легким и не трудоемким

. Применяя разнообразные образцы, можно с уверенностью сказать, что урожай будет обильным и порадует огородника.

Прополка ежами первый заезд.

Самодельные ёжики для прополки картофеля в работе

Мотоблок МТЗ ,окучивание ёжиками

Маркер для посадки картошки

Маркер, это устройство, которое необходимо для облегчения ручной деятельности при посадке, а также для того чтобы грядки были ровными, с мерно распределенными лунками под картофель. В последствие такие грядки не трудно обрабатывать механизированными или ручными устройствами.

Сегодня можно купить уже готовые маркеры, но лучше изготовить самодельную приспособу, тогда дистанция между соседними плужками, для организации лунок под посадку, будут полностью соответствовать дистанции между колесами мотокультиватора или трактора.

Маркеры могут быть элементарными или очень сложными. Сделать их можно из любого материала, который есть под рукой:

• Колья из дерева;
• Прочная доска;
• Специальные или круглые трубы из металла.

Элементарный маркер

Это деревянный кол высотой примерно 90 сантиметров и в диаметре около 60-70 миллиметров. Горизонтальная штанга, которая закреплена на высоте около 150 миллиметров от основания, будет служить опорой, лимитирующей глубину лунки. Прежде, чем начать работу при помощи этого устройства, необходимо делать наметки будущих лунок с помощью шпагата. Его протягивают по длине рядов на расстоянии примерно 40, 50, 60, 70 или 80 сантиметров между грядками.

Дистанция между грядками зависит от последующего способа обработки земли, ручного или механизированного. Промежуток между ямками в ряду составляет около 30 сантиметров, в зависимости от величины и сорта картофеля, который будет посажен.

Маркёр Миттлайдера

Это более сложный вариант маркера, который изготавливается из трубы, с внешним O 21 миллиметр. Дистанция между лунками при этом будет равна 29 сантиметрам. Конус, при помощи которого делаются лунки, изготавливают из трубы O 55-65 миллиметров. Его необходимо приварить к раме.

На начальный ряд раму располагают параллельно шпагату и, прикладывая необходимое усилие, погружают в почву. Потом в ямку, которую наметили, ставим конус, и так продолжаем. В другом ряду ямки делаются как на шахматной доске. Маркер, изготовленный по этому методу, позволяет сажать картошку на небольших участках, получая при этом высокий урожай.

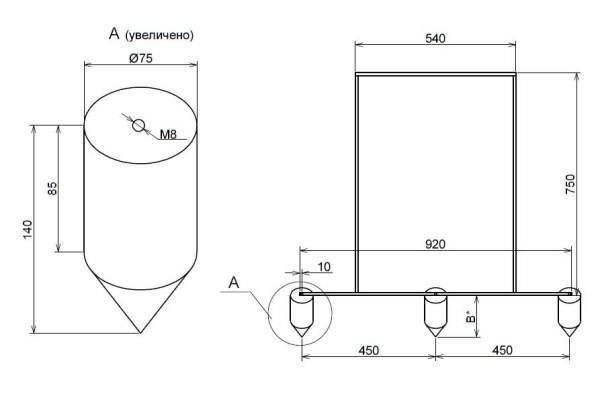

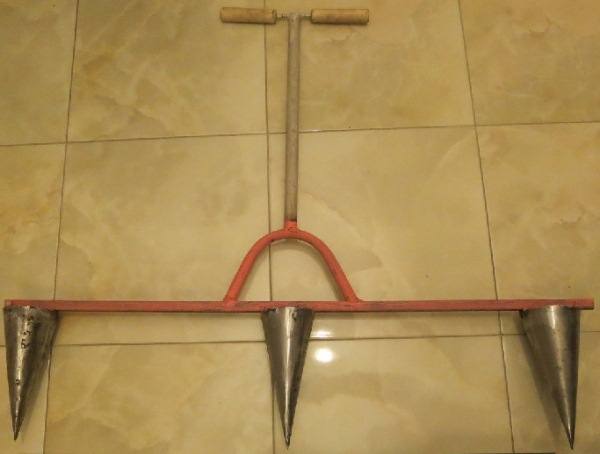

На три лунки одновременно

Эта модель состоит из металлических труб и 3 конусов.

Сваренная рама маркера делается из специальной легкой и крепкой трубы размером 25х25х2 миллиметра. Для этого можно взять обычную стальную трубу O 32 миллиметра, которую используют для водопровода или газопровода. Конусы делают из алюминия или дерева акации, дуба.

В цилиндрической части делается дыра и нарезается резьба М8. В трубе делается три таких сквозных дыры O 9 миллиметров. Через эти отверстия конуса крепятся к раме болтами М8. При помощи болтов размером 40-80 миллиметров можно корректировать глубину ямки. Дистанция между конусами равна 45 сантиметрам. Чтобы не получить травмы, на открытые торцы несущей трубы нужно одеть заглушки. Высота болтов может меняться. Это будет зависеть от глубины требуемой ямки. Чем больше болт, тем шире возможности.

Конусы из дерева необходимо обработать наждачкой, нанести лак или олифу, для того, чтобы при работе на них не прилипала почва. Все компоненты из металла нужно обработать от коррозии. Высоту рамы необходимо делать под свой рост. Величины, указанные на чертеже подойдут для дачника ростом 175 сантиметров.

Мотоблок,адаптер,ёжики 2

Ежи своими руками или борона роторная универсальная.

Плуг своими руками(как сделать)

Зачем нужны ежики для картофеля

Чтобы обеспечить семью картофелем на весь год, а может и заработать денег, важно правильно за ним ухаживать. Важна борьба с сорняками

Если они будут разрастаться на участке, то вытянут из почвы все минералы и воду.

Картофель окучивают и пропалывают, чтобы насыщать грунт кислородом. Ухаживать за участком нужно хотя бы раз в 3 недели. Делают это и в ручную, при помощи мотыги.

Но тогда на прополку и окучивание уходит много сил и времени. Да и пора бы уже забыть про ручной труд в наш век развитых технологий. Доступный и экономичный способ – это использование ежиков.

Их применяют в сельском хозяйстве для следующих целей:

• Очищение от сорняков. Плюс ежиков в том, что они не срезают сорную траву, а удаляют и ее корни. Поэтому заросли сорняков уничтожаются.
• Рыхление почвы. Благодаря этому клубни получают необходимую им воду, кислород.
• Образуются рядки. Это нужно, чтобы было легче собирать урожай.
• Окучивание. Производится не только прополка, но и окучивание. Ежик не повреждает ботву картофеля;
• Борьба с вредителями. На огородах урожай повреждается кротами, грызунами и другими вредителями. Ежи отпугивают их, а некоторых насекомых извлекают на поверхность. Там их склевывают птицы.

Ежики для прополки избавляют грядки от сорняков, насекомых и кротов

Ежи своими руками.Активный ротор для прополки картошки.

Прополка междурядий картофеля мотоблоком Карвер 6.5 л.с.

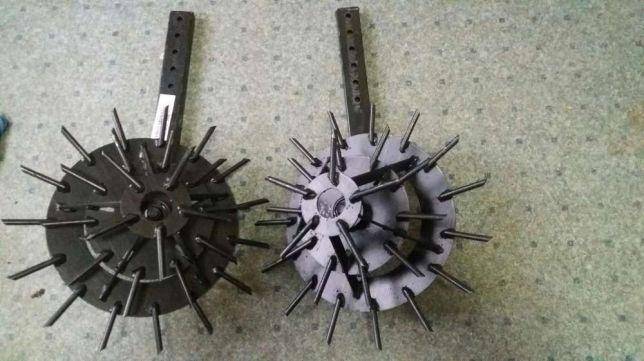

Как сделать ежи для прополки картофеля

Теперь давайте посмотрим, как сделать ежа для обработки картофеля собственными руками.

Подготовительный этап

Чтобы сделать самодельный ручной ежик, вам понадобится:

• металлическая труба диаметром 15 см;
• металлический стержень;
• подшипники;
• металлические стержни диаметром 8 мм;
• труба для рамы;
• углы;
• деревянная ручка.

Из инструментов, которые вам нужны:

• сварочный аппарат;
• болгарка;
• резак для металла.

Этапы конструкции

Рассмотрим план создания простого ежа:

1. Отрежьте кусок трубы, который будет играть роль оси. Длина должна быть выбрана в соответствии с размером строк в вашей области.
2. Отрежьте шипы от стержней длиной 6-7 см. Их можно дополнительно затачивать под углом 45 ° с одной стороны.
3. Приварить шипы к трубе так, чтобы они образовывали несколько кругов на расстоянии 4 см друг от друга. Каждый круг должен иметь около 5 пиков.
4. Сделайте U-образную распорную раму из трубки. Длина ног должна быть 34-36 см, так что шиповая трубка может вращаться без помех. Сделайте отверстия по краям ног.
5. В трубе вы можете поместить стержень и подшипники или просто сварить края пробок с помощью штифтов 1,6 см.
6. Соберите конструкцию, вставив штифты или края стержня в отверстия в раме. К раме сварить углы, между ними закрепить деревянную ручку.
7. При использовании такого устройства его принудительно выдвигают вперед. В этом случае шипы должны пробиваться в землю.

Гораздо сложнее создать подвесную конструкцию своими руками. Кроме того, это связано с риском — существует опасность повредить оборудование.

Если вы уверены в своих способностях и хотите попробовать, внимательно рассмотрите чертеж будущего дизайна и его размеры. Для большого ежа можно использовать колеса размером 30, 20 и 10 см, для маленьких 24, 17 и 10 см.

Например, рассмотрим вариант:

• Вырезать из металлического листа два кольца с наружным диаметром 30 см и внутренним диаметром 20 см. Круги, вырезанные из центра, становятся кольцами среднего размера — небольшие круги диаметром 10 см вырезаны из их центра. Наконец, в небольших кругах сделайте отверстие для трубы на 1 мм больше диаметра.
• Подготовьте два куска трубы. Наденьте на каждое три кольца — небольшой сварной шов, а средний и большой соединяйте вязальные иглы. Расстояние между большим и маленьким дисками должно составлять 17-18 см.
• Нарезать 24 перемычки из стальной полосы. Соедините их с большими и средними кольцами — по 8 штук. для каждой пары. Затем соедините средний и маленький кольца — 4 шт. для пары.
• Вырезать 80-90 шипов длиной 12 см. Сварить их на дисках — как минимум 15 для больших, 10 для средних и 5 для маленьких. При желании может быть больше. Вы также можете добавить шипы к перемычкам.
• Согните заготовку для скрепки в форме буквы P. Сделайте отверстия для нее в осях.
• Вставьте стержни с подшипниками в трубы. Концы стержней со стороны больших колец помещаются в отверстия на кронштейне и крепятся болтами или приварены. Между собой, еж должен быть под углом 45 °.

Как сделать самому

Рассмотрим, что нужно иметь в хозяйстве, чтобы изготовить культиватор Ежик самостоятельно.

Необходимые для работы материалы и инструменты:

• аппарат для сварки;
• газовый резак по металлу;
• болгарка;
• комплект слесарных инструментов.

Соблюдая порядок действий, можно своими руками изготовить необходимое устройство следующим образом:

1. Найти 3 диска, отличающихся друг от друга диаметром (например, 250х180х110 мм).
2. В середине каждого из них вырезается отверстие. Диски надеваются, а в дальнейшем и привариваются на стальную трубу 25 мм в диаметре на расстоянии не более 180 мм между каждым.
3. Заготавливаются шипы из нарезанных металлических частей длиной по 70-90 мм, диаметром 10-12 мм. Дальше они крепятся к кольцам.
4. Теперь все ежи соединяются. Внутри конструкции устанавливаются большие детали, значит, здесь и надо соорудить механизм для крепления. Ежики для мотоблока соединяются между собой под углом в 45º.

Сооруженное устройство для начала необходимо проверить на пустой земле. Вращательное движение самодельных ежей должно быть постоянным. Почва после них должна быть не только ровной и аккуратной, но и взрыхленной.

Особенности ежей для картофеля

Пропалывать грядки с картофелем своими руками долго и энергозатратно, особенно при больших площадях засаженной территории. Поэтому спрос на специализированное оборудование, облегчающее агротехнические работы, всегда высок. Особенной популярностью пользуется ёж для картофеля.

Ёж представляет собой ручное или механическое устройство, позволяющее совершать окучивание и прополку растений. То есть этот инструмент убирает всю сорняковую траву на междурядной площади, взрыхляя почву и отгребая ее к грядкам. Насаждения приобретают приятный вид, а корневая система высаженной культуры обогащается кислородом.

Ежи ротационные для прополки картофеля

Ручные и механические устройства конструктивно мало отличаются друг от друга. Выделяются только габариты механизмов и наличие специальных креплений у механического аппарата для присоединения к мини-трактору или мотоблоку.

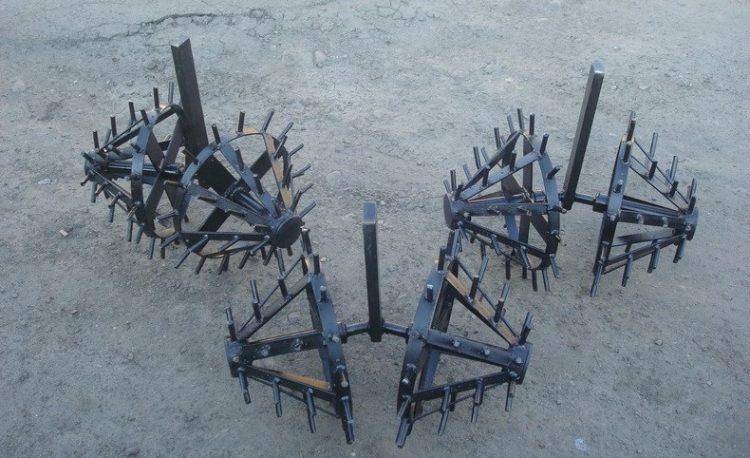

Конструкция и особенности ежей

Оборудование является специальным металлическим приспособлением конической или другой формы, которое состоит из трех колец разного размера. Их соединяют специальными перемычками, также к ним приваривают металлические шипы.

Такая конструкция ежиков обеспечивает:

• эффективное удаление всех сорняков;
• быстрое и легкое вспушивание почвы;
• простой уход за огородом или полем.

По своей функциональности модели можно разделить на два вида:

• Ротационные – с помощью такой техники можно прополоть, вспушить грунт, окучить ряды.
• Конусные – используются для удаления сорняков еще до появления первых всходов картофеля.

Рыхлитель подходит для ручных культиваторов или техники, работающей на дизеле, бензине, электрике. Его размеры могут быть самыми разными, что зависит от площади обрабатываемого участка, пространства между рядами. Ежи к мотоблоку крепятся с помощью специальных болтов, они очень удобные и не утяжеляют работу с агрегатом.

Конструкции и самостоятельное изготовление ежей для прополки картофеля

Ёжики для обработки картофеля являются одними из лучших помощников огородника. В отличие от плоскорезов, такие устройства удаляют сорняки с корнями, разрыхляют землю, благодаря чему она пропускает влагу и кислород к картофелю, отпугивают вредителей. Это позволяет получить богатый урожай, окучивания без повреждения картофельных кореньев, отпугивания вредителей.
Оборудование является специальным металлическим приспособлением конической или другой формы, которое состоит из трех колец разного размера. Их соединяют специальными перемычками, также к ним приваривают металлические шипы.

Размеры ежей для прополки картофеля

Такая конструкция ежиков обеспечивает:

• эффективное удаление всех сорняков;
• быстрое и легкое вспушивание почвы;
• простой уход за огородом или полем.

По своей функциональности модели можно разделить на два вида:

• Ротационные – с помощью такой техники можно прополоть, вспушить грунт, окучить ряды.
• Конусные – используются для удаления сорняков еще до появления первых всходов картофеля.

Рыхлитель подходит для ручных культиваторов или техники, работающей на дизеле, бензине, электрике. Его размеры могут быть самыми разными, что зависит от площади обрабатываемого участка, пространства между рядами. Ежи к мотоблоку крепятся с помощью специальных болтов, они очень удобные и не утяжеляют работу с агрегатом.

Перед посадкой картофеля будущие грядки тщательно обрабатывают и удобряют. Но ещё до появления всходов на разрыхлённой и богатой микроэлементами почве вырастает множество сорняков. Лебеда, осот, хвощ, василёк, пырей и другие сорные растения высасывают из земли все полезные вещества и влагу, мешая картошке создать мощную корневую систему.

Поэтому уже через две недели после посадки, хотя картофель ещё не взошёл, нужно сделать первую прополку, а ещё через 15-20 дней – вторую. Однако пропалывать грядки вручную – трудоёмкое занятие, отнимающее много сил и времени.

С их помощью за один проход можно прополоть грядки, разрыхлить землю и окучить появившиеся всходы.

Ежи обеспечивают удаление сорняков с корнями, а не срезают стебли, как это делают плоскорезы. Они подгребают землю из междурядий, за счет чего образуются чёткие межи и красивые рядки. Взрыхлённая земля пропускает воздух и влагу. После такой обработки рост корневой системы картофеля усиливается, а это залог богатого урожая.

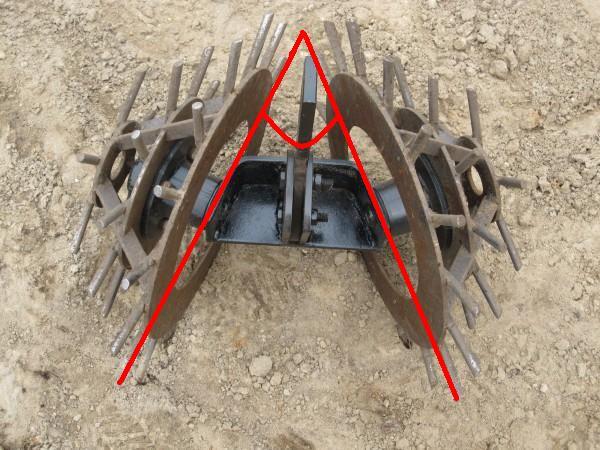

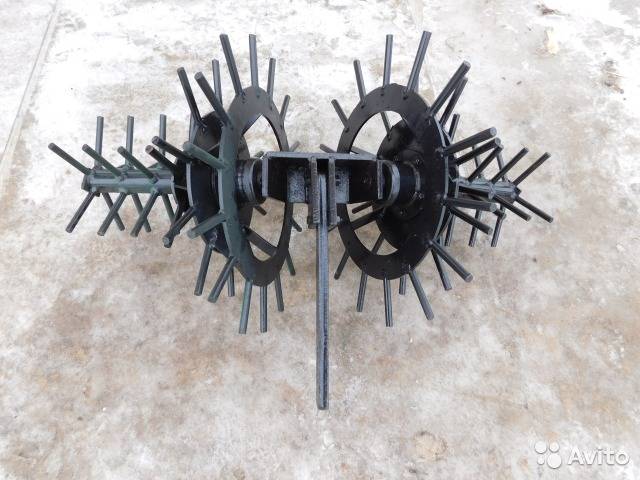

Ёж для картофеля представляет собой металлическое приспособление конической формы, состоящее из трёх дисков (колец) разных диаметров, соединённых между собой перемычками.

К кольцам приварены шипы, нарезанные из металлического прутка. Это устройство с помощью сварки собрано на дюймовой трубе (Ø 25 мм).

Важно

Внутри трубы находится неподвижная ось около 20 мм в диаметре, которая крепится к скобе на черенке.

Обычно на ручной инструмент с длинной деревянной ручкой навешивают пару конических ежей, установленных относительно друг друга под углом 45º. Вращаясь, они формируют гребень на гряде.

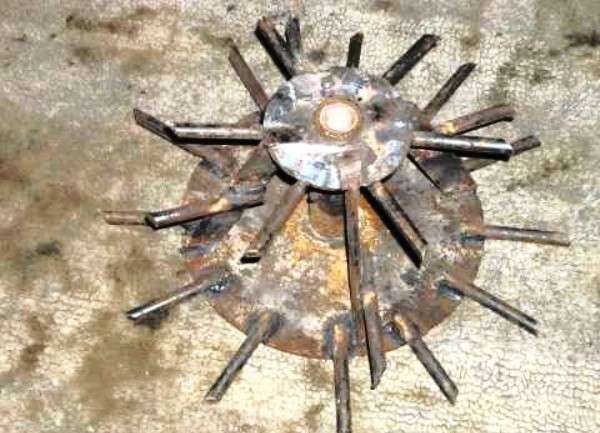

Для ручного культиватора можно использовать ежи и более простой формы: на отрезок трубы диаметром от 14 до 25 мм и длиной 200-250 мм приваривают несколько звёздочек с заостренными зубцами или шипами из прутка.

В последнем случае каждая звёздочка состоит из 5-6 шипов длиной не менее 60 мм, расположенных на расстоянии 40 мм друг от друга.

Когда приспособление катают по меже в прямом и обратном направлении, шипы захватывают сорняки и выдергивают их с корнем, а всходы картофеля при этом не страдают

С заостренными зубцамиС шипами из прутка

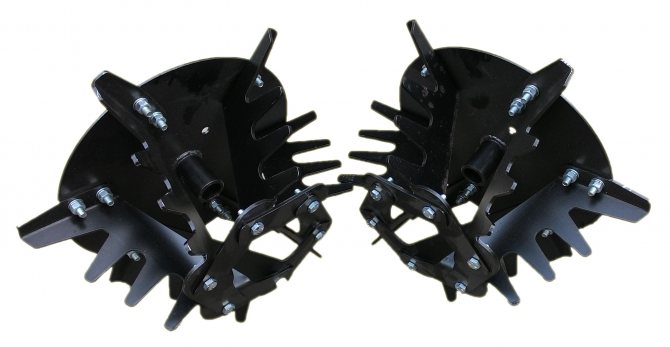

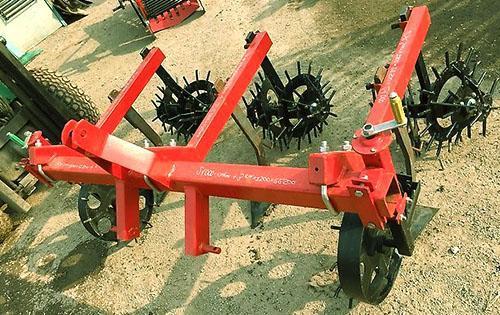

Ежи продаются в специализированных магазинах; также они могут входить в комплект мотоблока или электрического культиватора как дополнительное навесное оборудование. Они стоят довольно дорого, поэтому многие огородники предпочитают делать ежи для прополки картофеля своими руками.

Принципиальной разницы между заводскими и самодельными ежами нет, все зависит от того, какие материалы были в распоряжении умельцев.

Материалы, необходимые для изготовления ежей:

• для колец или дисков лучше всего использовать стальной лист толщиной не менее 4 мм;
• для перемычек – полосу из углеродистой стали, шириной не менее 20 мм и толщиной 4 мм;
• шипы можно изготовить из металлического прутка не менее 8 мм в диаметре и длиной от 100 до 140 мм;
• в качестве каркаса конструкции используют трубу водогазопроводную диаметром 25 мм (дюймовую);
• ось, на которой будет вращаться приспособление, – металлический стержень диаметром 20 мм. Его помещают в трубу, заполненную густой смазкой, а концы стержня вставляют в отверстия скобы;
• п-образная скоба для крепления ежей должна быть сделана из стальной полосы толщиной не менее 4 мм, шириной не менее 70 мм, длиной не менее 200 мм.

Для изготовления ежей потребуются:

• сварочный аппарат;
• газовый резак по металлу;
• угловая шлифовальная машинка (болгарка);
• набор слесарных инструментов.

Чтобы облегчить конструкцию, большие диски целесообразно заменить кольцами: такими ежами удобнее рыхлить почву. Рекомендованы два размера дисков:

• первый вариант, диаметры, мм: 300, 200, 100;
• второй вариант, диаметры, мм: 240, 170, 100.

Ежи для прополки картофеля своими руками, без подшипников и токарных работ. Rotor harrow.

Рассмотрим первый вариант:

1. Из металлического листа при помощи газового резака необходимо выкроить два кольца: с наружным диаметром 300 и внутренним – 200 мм. Фрагменты, вырезанные из этих колец, послужат заготовками для колец с наружным диаметром 200 мм.
2. В заготовках вырезать отверстия диаметром 100 мм. В результате должны получиться два кольца среднего размера – 200/100.
3. Из оставшегося листа нужно выкроить маленькие диски диаметром 100 мм, в которых по центру вырезают отверстия под трубу. Если труба дюймовая (Ø 25 мм), то отверстие должно быть в диаметре на 1 мм больше, чтобы трубу можно было вставить и приварить.
4. Нарезать из полосы для двух конусов 24 планки длиной не менее 90 мм.
5. Из них 16 понадобится для соединения двух пар больших и средних дисков, 8 (по 4 на каждый конус) – для средних и маленьких.
6. Большие и средние кольца соединить перемычками (по 8 штук на каждый конус), делать это следует по сделанным заранее отметкам. Сначала прочертить два диаметра перпендикулярно друг другу, затем, повернув линейку на 45º, начертить еще две линии также под прямым углом. На маленьких дисках достаточно по 4 перемычки.
7. Заготовить шипы – нарезать из прутка диаметром не менее 8 мм штыри длиной 120 мм и заострить оба конца под углом 45º. Всего на два конуса необходимо изготовить 80-90 штырей.
8. Все детали доработать болгаркой, чтобы снять острые неровные кромки и заусенцы.
9. Шипы равномерно распределить и приварить к кольцам и дискам (при желании – можно и к перемычкам). Для больших колец нужно по 15 шипов на каждое, на средние – по 10, а на маленькие диски – по 5 штук. Всего понадобится не менее 40 шипов на каждый конус, но можно и больше.
10. Согнуть скобу, на которой будет укреплена ось. Скобу приварить или сделать в ней 2 отверстия для болтовых соединений.
11. Собрать устройство: наибольшие кольца окажутся внутри, а маленькие диски – снаружи. Расстояние между большим кольцом и маленьким диском не должно превышать 170 мм. Концы осей следует вставить в отверстия скоб. Закрепить оси в отверстиях можно с помощью гаек (если на оси сделана резьба) или сваркой.
12. Болгаркой (УШМ) зачистить все острые кромки и сварные швы, собрать и покрасить готовое изделие.

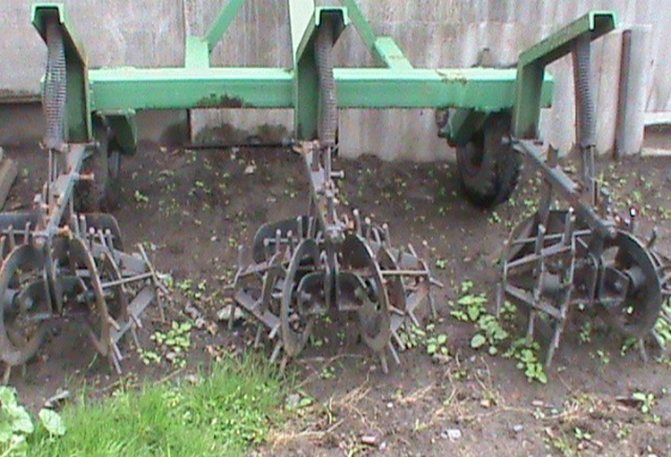

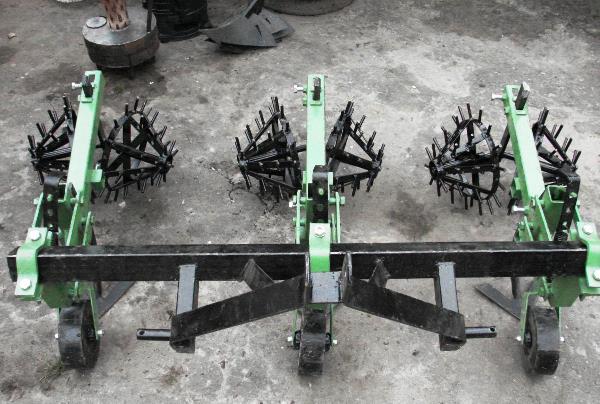

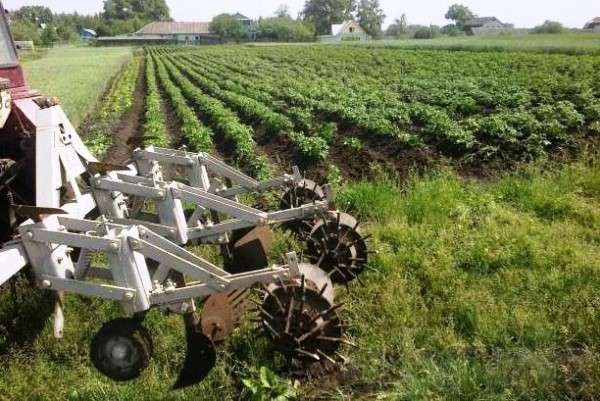

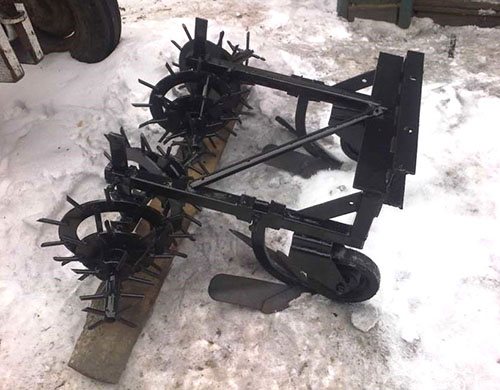

13. Для культиватора достаточно двух ежей. На навесную раму трактора надевают 2-3 ежа, каждый из которых состоит из двух конусных элементов, соединённых под углом 45º. Количество ежей зависит от ширины рамы трактора и от расстояний между рядами картофеля. Расстояние между ежами должно составлять 50-70 см.

Читать далее: Как сделать клетки для бройлеров своими руками чертежи размеры

Ошибка в тексте или рецепте? Выделите её мышкой и нажмите Shift Enter

Пропалывать грядки с картофелем своими руками долго и энергозатратно, особенно при больших площадях засаженной территории. Поэтому спрос на специализированное оборудование, облегчающее агротехнические работы, всегда высок. Особенной популярностью пользуется ёж для картофеля.

Ёж представляет собой ручное или механическое устройство, позволяющее совершать окучивание и прополку растений. То есть этот инструмент убирает всю сорняковую траву на междурядной площади, взрыхляя почву и отгребая ее к грядкам. Насаждения приобретают приятный вид, а корневая система высаженной культуры обогащается кислородом.

Ручные и механические устройства конструктивно мало отличаются друг от друга. Выделяются только габариты механизмов и наличие специальных креплений у механического аппарата для присоединения к мини-трактору или мотоблоку.

Ёжики представляют собой устройства, состоящие из 3 металлических колец разного размера, сваренных между собой. К поверхности таких колец приварены металлические пруты по 5-10 см. Всего таких конусов из колец может быть 2 и более штук. Парная конструкция скрепляется специальной скобой, которая образует между рабочими частями инструмента угол в 45°. Металлическая рама, которой прикреплены такие конусы может иметь ручку или специальное крепление к сельскохозяйственной технике.

Другой вариант – упрощенный. Вместо приваренных конусообразных дисков, устанавливается отрезок металлической трубы, к которой приваривают прутья. Полученную рабочую часть инструмента устанавливают на вал, закрепленный к раме с ручкой.

Перед посадкой картофеля будущие грядки тщательно обрабатывают и удобряют. Но ещё до появления всходов на разрыхлённой и богатой микроэлементами почве вырастает множество сорняков. Лебеда, осот, хвощ, василёк, пырей и другие сорные растения высасывают из земли все полезные вещества и влагу, мешая картошке создать мощную корневую систему.

Этапы конструкции

Рассмотрим план создания простого ежа:

1. Отрежьте кусок трубы, который будет играть роль оси. Длина должна быть выбрана в соответствии с размером строк в вашей области.
2. Отрежьте шипы от стержней длиной 6-7 см. Их можно дополнительно затачивать под углом 45 ° с одной стороны.
3. Приварить шипы к трубе так, чтобы они образовывали несколько кругов на расстоянии 4 см друг от друга. Каждый круг должен иметь около 5 пиков.
4. Сделайте U-образную распорную раму из трубки. Длина ног должна быть 34-36 см, так что шиповая трубка может вращаться без помех. Сделайте отверстия по краям ног.
5. В трубе вы можете поместить стержень и подшипники или просто сварить края пробок с помощью штифтов 1,6 см.
6. Соберите конструкцию, вставив штифты или края стержня в отверстия в раме. К раме сварить углы, между ними закрепить деревянную ручку.
7. При использовании такого устройства его принудительно выдвигают вперед. В этом случае шипы должны пробиваться в землю.

Ежи для прополки картофеля своими руками

Гораздо сложнее создать подвесную конструкцию своими руками. Кроме того, это связано с риском — существует опасность повредить оборудование.

Если вы уверены в своих способностях и хотите попробовать, внимательно рассмотрите чертеж будущего дизайна и его размеры. Для большого ежа можно использовать колеса размером 30, 20 и 10 см, для маленьких 24, 17 и 10 см.

Например, рассмотрим вариант:

• Вырезать из металлического листа два кольца с наружным диаметром 30 см и внутренним диаметром 20 см. Круги, вырезанные из центра, становятся кольцами среднего размера — небольшие круги диаметром 10 см вырезаны из их центра. Наконец, в небольших кругах сделайте отверстие для трубы на 1 мм больше диаметра.
• Подготовьте два куска трубы. Наденьте на каждое три кольца — небольшой сварной шов, а средний и большой соединяйте вязальные иглы. Расстояние между большим и маленьким дисками должно составлять 17-18 см.
• Нарезать 24 перемычки из стальной полосы. Соедините их с большими и средними кольцами — по 8 штук. для каждой пары. Затем соедините средний и маленький кольца — 4 шт. для пары.
• Вырезать 80-90 шипов длиной 12 см. Сварить их на дисках — как минимум 15 для больших, 10 для средних и 5 для маленьких. При желании может быть больше. Вы также можете добавить шипы к перемычкам.
• Согните заготовку для скрепки в форме буквы P. Сделайте отверстия для нее в осях.
• Вставьте стержни с подшипниками в трубы. Концы стержней со стороны больших колец помещаются в отверстия на кронштейне и крепятся болтами или приварены. Между собой, еж должен быть под углом 45 °.

Подробные размеры «ежей» для прополки картошки.

Чтобы уменьшить нагрузку на конструкцию, к кронштейну можно добавить два направляющих колеса. Рекомендуется сначала тестировать законченную структуру в пустой области.

Зачем нужны ежи

Ежи выполняют следующие функции:

1. очищают грядки от сорняков, удалив их вместе с корнями;
2. во время работы отпугивают кротов и грызунов. Удалите на поверхность несколько вредных насекомых, после чего их съедят птицы;
3. рыхлят почву, обеспечивая лучшую подачу воздуха и воды к корням;
4. окучивают кусты.

Ежики для обработки картофеля на одну борозду

Ручная прополка картофеля с коническими ежами требует больших усилий, поэтому лучше цеплять их за моторный блок. Упрощенная конструкция поможет облегчить работу. Для ручной прополки мы используем ежи на одну борозду. То есть на куске трубы длиной около 250 мм и толщине сварных шипов 150-200 мм. Конструкция фиксируется валом и двумя подшипниками на металлическом кронштейне, на которой закреплена рукоятка. Такие ежи можно сделать самостоятельно, но вы можете купить их и в магазине. Заводская конструкция обычно состоит из набора звездочек с 5-6 шипами, которые установлены на валу с подшипником. Длина каждого позвоночника составляет 60 мм. Расстояние между звездочками составляет около 40 мм.

Купленные или домашние ежи ручного управления просто катятся по ряду картофеля взад и вперед. Шипы вытаскивают сорняки из корня, рыхлят почву, а сам картофель остается нетронутым.

Если есть возможность сделать ежи для прополки картофеля собственными руками, лучше отказаться от варианта покупки. Вы сделаете механизм с правильным размером, подходящим именно для вашего участка.

Ежики для прополки картофеля на подшипниках

Ежи для обработки картофеля на подшипниках предназначены для прополки и гранулирования картофеля и овощей, посаженных рядами от 60 до 90 см. Они применяются при первоначальной всхожести и после наземной обработки почвы. Проходя между рядами ежами, вы выкапываете все виды сорняков, рыхлите землю, насыщаете ее кислородом и в то же время сажаете посевы овощных культур. Преимущества — подшипниковый узел, трехпозиционная регулировка угла.

Ротационные ежи для прополки картофеля

Ежи предназначены для предварительной обработки и послевсходовой обработки картофеля и других корнеплодов. Ежи вспушивают, пропалывают и окучивают. Почва для прополки совместима со всеми видами межкорпусных культиваторов для тракторов и моторных блоков.

Прополка картофеля с ежами является наименее трудоемким процессом, за один проход выполняются три операции: прополка рядов, заполнение почвы и окучивание грядок. Большой плюс вращающихся рыхлителей — их универсальность, они могут быть оснащены почти любым культиватором или мотоблоком без изменения конструкции последнего.

Ежи для межрядной обработки обрабатывают ряды между 50 и 75 см.

Видео: прополка картофеля ежами

В этом видео вы можете посмотреть, как проходит прополка ежами, сделанными своими руками.

Прополка картофеля самодельными ежами.

Как пользоваться ежами на мотоблоке

Правила эксплуатации:

1. Не крепить ежики к задней части мотоблока, т. к. в случае непредвиденного удара может повредиться не только основа приспособления, но и сам мотоблок.
2. Регулярно очищать шипы ежиков от сорняков и грунта.
3. Пользоваться ежиками только в сухую погоду. Частый контакт с влажной почвой может спровоцировать появление ржавчины. Обрабатывать ежики антикоррозийными средствами в конце и перед началом каждого сезона.
4. Затачивать только крайнюю нижнюю часть шипов. В противном случае ежики будут срезать сорняки, оставляя корни в земле. Для заточки использовать болгарку с самыми мелкими абразивными кругами.

Как крепить

Ежи крепят на мотоблок с помощью втулок и перемычек под углом 45°.

Для уменьшения нагрузки на прицепляемое сооружение устанавливают 2 направляющих колеса. Их можно укрепить скобой, которую изготавливают из металлической полосы шириной не менее 70 мм и толщиной 4 мм.

Процесс изготовления культиватора

Процесс изготовления устройства проводится строго по чертежам. Если в нем прописано использование стальных дисков, их можно заменить кольцами. Диаметр их 300, 200 и 100 мм. Сам же процесс изготовления инструмента происходит так:

1. При помощи резака вырезаются 2 кольца с внутренним диаметром в 20 см, и наружным – 30 см (они послужат заготовками для колец с внешним диаметром 20 см).
2. В заготовках необходимо вырезать отверстия диаметром 10 см. Результат работы – 2 кольца с внешним диаметром 20 см и внутренним 10 см.
3. Из оставшегося материала (стального листа) следует вырезать небольшие диски диаметром 10 см. В них просверливают отверстия под приготовленную трубу с запасом, то есть 26 мм.
4. Из металлической полосы следует нарезать перемычки в количестве 24 штук размером по 9 см.
5. На конусах следует сделать отметки, где следует приварить перемычки. На больших дисках по 8 перемычек, а на маленьких – по 4.
6. Следует нарезать шипы отрезками по 12 см, и срезать их концы под углом 45° (всего шипов должно быть не менее 80 штук).
7. Необходимо приварить шипы к дискам на необходимом расстоянии. Всего приходится по 40 шипов на каждый конус.
8. Скобу следует согнуть по размерам оси и приварить ее к ней.
9. Из металлической трубы сваривают раму и приваривают ее к скобе.

Полученный аппарат будет иметь два конусовидных ежа, которые расположены по отношению друг к другу под углом в 45°. Правильно сделанное устройство должно иметь расстояние между конусами 40-50 см.

https://youtube.com/watch?v=Pq4pS_G5pTg

Изготовление ручного культиватора

От правильной и своевременной прополки картофеля зависит объем и качество урожая. Эта распространенная садово-огородная культура отзывчива на прополку и требует за сезон провести борьбу с сорняками не один и даже не два раза.

Картофель всходит позже появления сорняков, в дальнейшем приходится производить еще одну или более прополок, чтобы своевременно удалить сорные растения и улучшить качество огородной продукции. Вот почему прополка как агротехнический прием всегда отнимает много сил и времени у дачников и огородников.

Обратите внимание

Однако сегодня многие пользуются техническими средствами для облегчения этой работы. В частности, используются ежи на культиватор для картофеля.

Можно купить мотокультиватор почвы с готовыми прицепными приспособлениями, но мы расскажем, как сделать ежи для прополки картофеля своими руками, чертежи также предложим ниже.

Так выглядят ежики для обработки картофеля

Приспособления для удаления сорняков, кроме своей прямой функции, помогают решать сразу несколько сопутствующих проблем:

• рыхлят область грунта возле картофельного куста;
• снижают потери влаги;
• способствуют лучшему формированию клубня;
• благодаря своевременной культивации картошка любого сорта меньше поражается вредителями и болезнями.

На больших участках дачникам и фермерам сложно обходиться примитивными орудиями труда: мотыгами и граблями. На смену ручным орудиям на полях приходят культиваторный мотоблок и ежи для механизированной прополки картофеля.

Различают два вида ежей. Это еж ротационный (используется для прополки, придания вспушенности почве, как рыхлитель и окучиватель картофельных посадок). Еж конусный хорош для работы по полю как до появления всходов, так и в другие периоды.

Самодельные приспособления доступны, просты и надежны. Изготовление их возможно из подручных материалов и тех, что продаются в любом скобяном отделе хозяйственного магазина.

Пирамида для клубники своими руками, чертежи

Дачные умельцы делают самые разные конструкции ежиков. Но все они схожи в том, что состоят из трех разноразмерных колец, соединенных меж собой сварными перемычками. Кольца образуют коническую конструкцию, каждое кольцо снабжено прутами из металла. Размер такого прутка – от 5 до 10 см.

Конусы закреплены на трубе, внутри которой есть неподвижная ось. Как правило, в дачной работе применяют два ежа, которые крепятся на любом подручном огородном инструменте, у них есть деревянная ручка. Крепление делают под углом, чтобы конусы, вращаясь, смогли при движении не только вырывать сорняки, но и окучивать куст с формированием аккуратной грядки.

Читать далее: Абрикос маньчжурский декоративные деревья и кустарники описание

Есть ежи, которые можно крепить на сельхозмашины.

Обычно угол между конусами оставляют в 45 градусов для удобства окучивания растений и формирования гряд

Важно

Теперь о том, как можно сделать ежи для обработки картофеля своими руками: размеры, рисунки, схемы.

Если картофельный участок небольшой, можно сконструировать простейшее устройство.

Такой самодельный еж-культиватор справится с сорняками, не повредив картофельных всходов.

На дачных участках огородники чаще всего используют простейшие самодельные ежи, их несложно изготовить своими руками

Пошагово он делается так:

1. На кусок трубы d 14-25 см и длиной 25 см (можно меньше, по размеру желаемых междурядий) сваркой закрепляют металлические звездочки, они снабжены шипами или заостренными концами. На фото сверху показаны ежи со штамповками в виде звездочек, ниже – с шипами;

Простейший еж с металлическими шипами

1. Для вращения ежа устанавливается ступица на подшипнике. Для крепления изготавливают раму из металла, к ней присоединяют обычный деревянный черенок.

Такое приспособление успешно выпалывает сорняки возле картошки. Перекатывая туда-сюда устройство, удается с корнем вырывать большинство сорняков, что выгодно отличает ежа от плоскореза, срезающего сорняк сверху. Однако для этой работы требуется немало физических усилий. Поэтому можно сделать ежик для мотоблока, используя самостоятельный чертеж или тот, что мы предлагаем ниже.

Официальный комплект мотоблока может содержать готовый еж для прополки, но в этом случае мотоблок станет ощутимо дороже. Московский дачник, да и огородники других регионов России делают ежей сами, применяют при этом, как правило, готовые чертежи, используя собственные материалы и конструктивные дополнения.

Это рисунок конического ежа, применяемого для крепления на мотоблок

Конические ежи более сложные в устройстве, но они и эффективнее в работе, чем инструмент ручной. По предложенной выше схеме можно сделать такое приспособление и дома.

Работа и материалы:

1. Чтобы сделать один конический еж, потребуется три диска разного размера. Параметры могут быть собственными, можно воспользоваться размерами 24 см х 17 см х 10 см. Все материалы можно купить на металлобазах (Москва располагает большим количеством пунктов сбора черного металла, многие дачники покупают нужные трубы и прочий металл там);
2. Просверлить в центре каждого диска отверстие, равное диаметру трубы, на которую будет крепиться диск. Это может быть диаметр в 2,5 см;
3. Рассчитав на трубе равное расстояние между дисками (до 18 см), сварочным аппаратом приваривают диски. Можно вместо диска брать кольцо, кольца соединяют с трубой прутковыми перемычками на манер спиц в колесе;
4. Теперь к трем дискам, закрепленным на трубе в один еж, надо приварить шипы. Шипы можно резать из прута в 1 см диаметром. Прут должен быть стальной, прочный. Готовить нужно около 4 десятков шипов на три диска одного ежа данной конструкции. Шипы нужно приварить к торцевым частям диска или кольца;
5. Далее делается аналогичным образом второй ежик. Оба они должны быть закреплены в единый культивирующий механизм. Оба ежа должны соединяться под 45-градусным углом между собой и крепиться скобой. Располагаются они наибольшими дисками внутрь, соответственно, и механизм, которым они крепятся, должен располагаться внутри трубы. Это могут быть подшипники на валу, а могут быть втулки для скольжения;
6. Ежи будут испытывать высокое давление и нагрузку при работе мотоблоком. Чтобы снизить их, можно приспособить пару колес. Направляющие колеса закрепляются на металлической полоске-скобе, она достаточно толстая (из стали толщиной не меньше 4 миллиметров), а ширина скобы может быть 7 см;
7. Когда механизм готов, испытания лучше сначала провести на открытом и свободном от картофеля участке дачи или огорода. Если все сделано правильно, приспособление работает качественно, оставляя после себя красивую взрыхленную и прополотую почву с аккуратными ровными бороздками. Окучивать картофель после такой обработки заново не требуется.

Еще одна схема для изготовления конических ежей своими руками

Ежи – это удобное приспособление для облегчения сельскохозяйственного труда.

Их можно применять как для ручной обработки, так и для механизации культивирования с помощью прикрепления на мотоблок или мини-трактор.

Принципиальных различий как для трактора и мотоблока, так и для ручной обработки почвы нет. Все они конструктивно похожи и выполняют свою задачу по прополке, рыхлению и окучиванию посадок картофеля.

Процесс изготовления устройства проводится строго по чертежам. Если в нем прописано использование стальных дисков, их можно заменить кольцами. Диаметр их 300, 200 и 100 мм. Сам же процесс изготовления инструмента происходит так:

1. При помощи резака вырезаются 2 кольца с внутренним диаметром в 20 см, и наружным – 30 см (они послужат заготовками для колец с внешним диаметром 20 см).
2. В заготовках необходимо вырезать отверстия диаметром 10 см. Результат работы – 2 кольца с внешним диаметром 20 см и внутренним 10 см.
3. Из оставшегося материала (стального листа) следует вырезать небольшие диски диаметром 10 см. В них просверливают отверстия под приготовленную трубу с запасом, то есть 26 мм.
4. Из металлической полосы следует нарезать перемычки в количестве 24 штук размером по 9 см.
5. На конусах следует сделать отметки, где следует приварить перемычки. На больших дисках по 8 перемычек, а на маленьких – по 4.
6. Следует нарезать шипы отрезками по 12 см, и срезать их концы под углом 45° (всего шипов должно быть не менее 80 штук).
7. Необходимо приварить шипы к дискам на необходимом расстоянии. Всего приходится по 40 шипов на каждый конус.
8. Скобу следует согнуть по размерам оси и приварить ее к ней.
9. Из металлической трубы сваривают раму и приваривают ее к скобе.

мотоблокиКак я делал ежики.

Ежи своими руками.Активный ротор для прополки картошки.

Культиватор с «ёжиками». Довсходовая обработка картофеля.

Самый простой инструмент, который можно сделать своими руками, состоит из рабочего инструмента, металлической рамы и держака. Рабочий инструмент может иметь вид трубы или усеченного конуса с наваренными шипами, расположенными друг от друга на расстоянии 4-5 см.

Рабочий инструмент надевают на вал, который приваривают к распорной раме изделия. Последним этапом работы является прикручивание рукояти. Работает такое устройство просто. Толкая еж вперед, рабочий инструмент проворачивается, а при оказанном на него давлении углубляется в грунт.

Прополка картофеля при помощи мотоблока и ежа

Все согласятся, что прополка картофеля обычной тяпкой занимает много времени, а также требует огромных усилий и выносливости. Особенно тяжело владельцам больших земельных участков. В таком случае никак не обойтись без мотокультиватора. К тому же выбор борон для совершения прополки довольно большой. Например, с удалением сорняков в посадках картофеля отлично справится культиватор для междурядной обработки картофеля под названием еж.

Важно! Перед посадкой картофеля следует провести качественную обработку почвы. Ранее вспаханная земля легко поддается воздействию подобной техники

Из плотного нетронутого грунта выдернуть сорняки будет намного труднее.

Данное приспособление состоит из колец разной величины, на которых расположены зубья и шипы. Еж имеет конусообразный вид. Обычно для культивации огорода используют 2 таких приспособления, располагая их на одинаковом расстоянии друг от друга под углом. Еж можно сделать самостоятельно в домашних условиях. Главное, подобрать качественный материал и правильно собрать конструкцию. Часто для этого используют диски, которые плохо показали себя в процессе прополки. Дело в том, что между дисками постоянно набивается земля и сорванные сорняки.

Еж является уменьшенным вариантом большой роторной бороны для тракторов и действует по тому же принципу. Он с легкостью проникает в грунт. А затем, вращаясь, рыхлит почву, параллельно вырывая из междурядий сорняки с корнями.

Основные преимущества ежей

Так называемые ежи представляют собой приспособление, которое, как правило, состоит из нескольких колец разного диаметра. Круги находятся друг от друга на некотором расстоянии, а по их краю располагаются штыри, которые избавляют посадки картофеля от сорной травы. Конструкция обычно парная, компоненты крепятся друг к другу под некоторым углом.
Преимуществ у данного оборудования достаточно. Основные из них следующие:

• Позволяет быстро избавиться от сорняков. Причем, кусты картошки остаются не поврежденными, а ненужная трава выдирается полностью с корнем.
• Наряду с прополкой данная конструкция хорошо рыхлит и вспушивает почву. После такой обработки картофель будет хорошо расти – появится доступ к воздуху и улучшится впитываемость влаги.
• Посадки картофеля приобретают эстетичный вид, структура ряда сохраняется.

В общем, конструкция очень полезная и нужная. Плюс ко всему стоит отметить, что данное приспособление для прополки картофеля можно использовать абсолютно на любой почве, а также любых площадях. Как правило, ежи приобретаются вместе с мотоблоком – они прилагаются комплектом. Но, что делать, если все-таки данной конструкции у вас нет? Расстраиваться не стоит – необходимое оборудование можно заказать у поставщика.

Как его сделать самому?

Самодельный ежик тоже имеет право на существование, если вы умеете мастерить руками или у вас есть товарищ, который готов выполнить подобную работу. Можно также заказать изготовление в мастерской, специализирующейся на обработке металла, таких предложений сейчас масса на рынке. В любом случае лучше предварительно нарисовать чертеж и продумать расположение всех деталей на бумаге, чтобы изделие вышло правильным и полезным. Сделать ежик можно и для мотоблока, и для ручного использования.

Для ручной обработки картофеля инструмент может быть не обязательно в форме конуса. Некоторые умельцы демонстрируют результаты своих изысканий, когда рыхлитель представляет собой полую трубку с наваренными на нее длинными зубьями. Это хозяйство крепится на металлическую раму-распорку и устанавливается на деревянный черенок, как у лопаты или граблей. Работает по принципу детской игрушки-покатушки, толкать нужно не только вперед, а и вниз, чтобы захватывать больший слой почвы.

В таком процессе требуется мужская сила, чтобы все вышло равномерно, красиво и эффективно. Наш совет: прежде чем начинать конструировать, попросите испытать ежик у владельца, если вы его у кого-то видели. Тогда вы точно поймете, сможете ли справиться с данным рыхлителем.

Приспособление на мотоблок многие энтузиасты уже сделали и опробовали, получив различные варианты изделия. Главное в этом деле — использовать не только чертеж, а обязательно добавлять смекалку и опыт огородника, чтобы изделием можно было пользоваться.

Классический, так сказать, вариант сборки ежа основан на металлической дисковой системе. Вам понадобятся 3 диска разного диаметра. Сразу оговоримся: вместо дисков лучше использовать кольца, потому что они, во-первых, облегчают общую массу конструкции, во-вторых, бережнее относятся к почве и растениям. Разный диаметр необходим для лучшего рыхления.

Самодельные ежи для прополки

Некоторые умельцы умудряются сделать ежи для прополки картофеля своими руками. Правда, в этом случае речь идет об обработке небольших территорий. Если нужно избавиться от сорняков, например, на целом поле – придется приобрести специализированную технику. Итак, как же сделать самодельную конструкцию для прополки картофеля? Сразу скажем, для этого понадобится смекалка и немного усердия.

Сначала нужно построить чертеж. Для этого необходимо довольно точно представлять, где будет находиться каждая деталь. Если этого не сделать, в последний момент может что-то не сойтись и конструкцию придется переделывать заново.

Ежи для ручного пользования. Такой рыхлитель может быть представлен не только в виде конуса. Некоторые мастера берут полую трубку и наваривают на нее зубцы. Полученная конструкция крепится на металлическую раму, а затем на деревянный черенок. Принцип работы простой – нажимать нужно одновременно и вперед, и вниз. Только тогда можно гарантировать, что будет захвачен большой слой почвы.

Прежде чем приступить к конструированию данной насадки, попробуйте отыскать умельца, у которого уже есть подобное самодельное оборудование. Это нужно для того, чтобы опробовать свои силы и понять справитесь ли вы с ним (для работы необходима хорошая физическая подготовка).

Ежи для мотоблока. Чтобы соорудить ежи для мотоблока, нужно хорошенько постараться. Понадобится три диска разного размера. Например, набор может быть следующим: 300:200:100 мм. Круги должны находиться на металлической трубе.

Крайние кольца должны располагаться друг от друга на расстоянии 17,5 см. Превышать этот показатель не рекомендуется.

Еще понадобятся шипы. Для этого можно приобрести металлический прут и нарезать из него 40 штук. Что касается длины шипа, то она может быть разной, но в среднем обычно 10-14 см.

Внутри конструкции нужно расположить самое большое кольцо, а снаружи малое. Закрепить диски можно при помощи специальных перемычек.

Подводя итоги, хочется сказать, что ежи для прополки картофеля могут стать незаменимой вещью. Они помогут сэкономить время и силы. Используя данные конструкции, можно не сомневаться – урожай вырастет отличный.

Особенности конструкции

Ежи на мотоблок крепят в том случае, когда фермеру необходимо удалить сорную траву между рядами. Здесь стоит отметить, что такими же функциями отличается и такой инструмент, как плоскорез пропольщик, но при его использовании сорняк будет срезаться под самый корень, но оставляя его внутри. Со временем на этом же месте начнут отрастать новые стебли, именно поэтому такой способ считается малоэффективным.

Говоря о ёжиках, они способны вырвать бурьян с его корнем, после чего он уже не вырастет на этом месте. Плюс ко всему, данный механизм подгребает и разрыхляет грунт. После того как работы будут выполнены, огород примет приятный и ухоженный вид. Ещё одно преимущество состоит в том, что самодельные ежи для прополки обеспечить поставку кислорода к корням картофеля.

В этом видео вы узнаете о ёжиках к мотоблоку:

культиватор-ежики к мотоблоку

Любой способ прополки предполагает использование ежей, которые конструктивно практически ничем не отличаются между собой. Единственная существенная разница, которую придётся учитывать при составлении чертежей и сборке своими руками, – это габариты агрегата и способ его крепления к механизму.

Изготавливают такое приспособление из колец, которые отличаются разными размерами. Каждый из этих дисков между собой соединяются с помощью перемычек. Для таких целей используют сварочный аппарат. К концам каждого из колец привариваются шипы. Чтобы их изготовить, потребуется металлические пруты. В результате должна получиться коническая конструкция, приваренная к стальной трубе с осью внутри.

Таких приспособлений нужно сделать как минимум два. После их скрепляют металлической скобой, придерживаясь угла 45 градусов по отношению друг другу. Если это ручное приспособление, перед тем как сделать ежи, необходимо позаботиться о наличии длинной ручки. При вращении коническая конструкция будет шипами прихватывать землю и образовывать своего рода «гребень».

Если человеку придётся заниматься прополкой картофеля своими руками, для него это будет физически сложно, поэтому конструкцию ежей можно упростить благодаря сборке агрегата ровной формы. Это значит, что на отрезок трубы с длиной примерно 25 сантиметров и толщиной до 20 сантиметров стоит наварить шипы. На металлическую скобу агрегат закрепляют с помощью двух подшипников и вала. Также не стоит забывать, что к ней ещё фиксируется ручка.

Говоря о заводских приспособлениях, их обычно производят с использованием набора звёздочек с прикрепленными шипами, которые с подшипниками насаживаются вал. Они имеют длину не менее 60 миллиметров. Что касается расстояния между звездочками, оно составит примерно 4 сантиметра.

Если ежи сделаны своими руками не для мотоблока, их используют просто катая между рядами, где высажена картошка. Такие действия нужно повторять, двигаясь в обе стороны. Приделанные шипы способны вырвать сорняки вместе с корнями, но только в том случае, если они будут правильно сконструированы.

Также это позволит распушить землю, не повреждая при этом картофель. Если человек уверен в том, что он соберет конструкцию самостоятельно, о покупке такого приспособления можно не думать. Помимо того, что агрегат будет выполнять те же функции, за него придется отдать немалую сумму денег.

Конструкции ежей и чертежи

Дачные умельцы делают самые разные конструкции ежиков. Но все они схожи в том, что состоят из трех разноразмерных колец, соединенных меж собой сварными перемычками. Кольца образуют коническую конструкцию, каждое кольцо снабжено прутами из металла. Размер такого прутка – от 5 до 10 см. Конусы закреплены на трубе, внутри которой есть неподвижная ось. Как правило, в дачной работе применяют два ежа, которые крепятся на любом подручном огородном инструменте, у них есть деревянная ручка. Крепление делают под углом, чтобы конусы, вращаясь, смогли при движении не только вырывать сорняки, но и окучивать куст с формированием аккуратной грядки. Есть ежи, которые можно крепить на сельхозмашины.

Обычно угол между конусами оставляют в 45 градусов для удобства окучивания растений и формирования гряд

Теперь о том, как можно сделать ежи для обработки картофеля своими руками: размеры, рисунки, схемы.

Если картофельный участок небольшой, можно сконструировать простейшее устройство.

Такой самодельный еж-культиватор справится с сорняками, не повредив картофельных всходов.

На дачных участках огородники чаще всего используют простейшие самодельные ежи, их несложно изготовить своими руками

Пошагово он делается так:

1. На кусок трубы d 14-25 см и длиной 25 см (можно меньше, по размеру желаемых междурядий) сваркой закрепляют металлические звездочки, они снабжены шипами или заостренными концами. На фото сверху показаны ежи со штамповками в виде звездочек, ниже – с шипами;

Простейший еж с металлическими шипами

1. Для вращения ежа устанавливается ступица на подшипнике. Для крепления изготавливают раму из металла, к ней присоединяют обычный деревянный черенок.

Такое приспособление успешно выпалывает сорняки возле картошки. Перекатывая туда-сюда устройство, удается с корнем вырывать большинство сорняков, что выгодно отличает ежа от плоскореза, срезающего сорняк сверху. Однако для этой работы требуется немало физических усилий. Поэтому можно сделать ежик для мотоблока, используя самостоятельный чертеж или тот, что мы предлагаем ниже.

Официальный комплект мотоблока может содержать готовый еж для прополки, но в этом случае мотоблок станет ощутимо дороже. Московский дачник, да и огородники других регионов России делают ежей сами, применяют при этом, как правило, готовые чертежи, используя собственные материалы и конструктивные дополнения.

Это рисунок конического ежа, применяемого для крепления на мотоблок

Конические ежи более сложные в устройстве, но они и эффективнее в работе, чем инструмент ручной. По предложенной выше схеме можно сделать такое приспособление и дома.

Работа и материалы:

1. Чтобы сделать один конический еж, потребуется три диска разного размера. Параметры могут быть собственными, можно воспользоваться размерами 24 см х 17 см х 10 см. Все материалы можно купить на металлобазах (Москва располагает большим количеством пунктов сбора черного металла, многие дачники покупают нужные трубы и прочий металл там);
2. Просверлить в центре каждого диска отверстие, равное диаметру трубы, на которую будет крепиться диск. Это может быть диаметр в 2,5 см;
3. Рассчитав на трубе равное расстояние между дисками (до 18 см), сварочным аппаратом приваривают диски. Можно вместо диска брать кольцо, кольца соединяют с трубой прутковыми перемычками на манер спиц в колесе;
4. Теперь к трем дискам, закрепленным на трубе в один еж, надо приварить шипы. Шипы можно резать из прута в 1 см диаметром. Прут должен быть стальной, прочный. Готовить нужно около 4 десятков шипов на три диска одного ежа данной конструкции. Шипы нужно приварить к торцевым частям диска или кольца;
5. Далее делается аналогичным образом второй ежик. Оба они должны быть закреплены в единый культивирующий механизм. Оба ежа должны соединяться под 45-градусным углом между собой и крепиться скобой. Располагаются они наибольшими дисками внутрь, соответственно, и механизм, которым они крепятся, должен располагаться внутри трубы. Это могут быть подшипники на валу, а могут быть втулки для скольжения;
6. Ежи будут испытывать высокое давление и нагрузку при работе мотоблоком. Чтобы снизить их, можно приспособить пару колес. Направляющие колеса закрепляются на металлической полоске-скобе, она достаточно толстая (из стали толщиной не меньше 4 миллиметров), а ширина скобы может быть 7 см;
7. Когда механизм готов, испытания лучше сначала провести на открытом и свободном от картофеля участке дачи или огорода. Если все сделано правильно, приспособление работает качественно, оставляя после себя красивую взрыхленную и прополотую почву с аккуратными ровными бороздками. Окучивать картофель после такой обработки заново не требуется.

Изготовление приспособлений для посадки и прополки картофеля своими руками

Набор может быть таким:

Собирается ежик на трубе дюймового диаметра, а крепится впоследствии на ось 24 мм. Наибольший диаметр кольца не должен превышать 360 мм, также нужно следить, чтобы 2 крайних кольца находились на расстоянии не более 175 мм.

Еще вам понадобится набор шипов, которые можно нарезать из металлического прута, всего их будет около 40 штук для 1 ежика. Количество можно посчитать на предварительном чертеже при разметке. Ориентировочно рассчитываем так: 5 штырей на самое маленькое кольцо, 10 – на среднее, 15 – на самое большое и несколько штук, при желании — на ось. Длина шипа варьируется у разных изготовителей от 10 до 14 см

Некоторые в конструкции используют не кольца, а 5-6-угольники, качество прополки от этого не страдает, но лучше помещать подобные фигуры в центр рыхлителя.

Можно соорудить ежика и из 2-х колец, тогда перемычки будут длиннее, и фигура станет еще больше напоминать усеченный конус. При этом варианте изготовления перемычки тоже оснащают шипами.

Можно встроить в ежика закрытые подшипники или улучшить на ваше усмотрение любой из предложенных элементов. База для творчества здесь имеется. В любом случае, желаем вам удачного творческого процесса и отличных урожаев!
