Электропривод для медогонки: как сделать и установить своими руками, схемы, видео

Технический прогресс, идущий семимильными шагами по 21 веку, коснулся практически всех сфер жизнедеятельности современного человека. Передовые технологии современности просто не могли пройти мимо такой отрасли, как пчеловодство.

Стоит отметить, что все новое – это хорошо забытое старое, так в случае и с медогонкой, которая впервые была изобретена в 1865 году в Австрии. За истекший период было разработано множество конструкций.

Каждый пчеловод знает, как тяжело осуществлять выкачку меда без использования специальных технических совершенствований, а именно медогонки (бывают двух видов: радиальные и хордиальные, в зависимости от расположения кассет). Медогонка – это специальный механизм для откачивания меда из сотов центробежного действия, который позволяет пасечнику добывать мед и получать удовольствие от его выкачки.

Несмотря на наличие сотен конструкций медогонок, у всех есть общие признаки, такие как наличие наружной емкости, ротора, который используется для удержания рамки, и привода. Размеры медогонок оценивают по возможности откачки меда из медовых рамок. Самые маленькие способны откачать за один прием 2 рамки, а промышленные – более 50.

Медогонки относят к важнейшей части оборудования пасечника, так как от способа откачки меда зависит не только сохранность ульевых рамок, но и качество меда. Не смотря на наличие множества достоинств, электромедогонка имеет один серьезный минус – высокая стоимость электроприводов. Ввиду чего, не каждый пчеловод может обзавестись магазинным чудом техники.

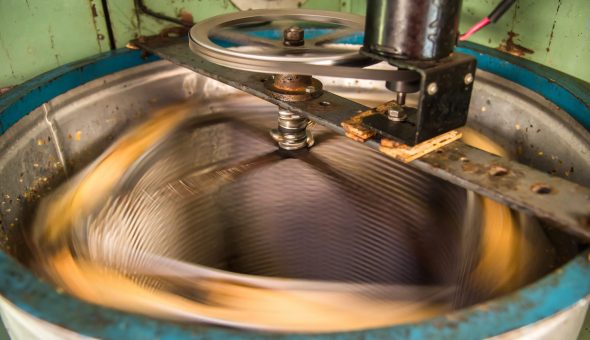

Изготовление электропривода для медогонки

Пчеловодство является прибыльным делом, но требует материальных и физических затрат. Существует множество механических аппаратов, призванных облегчить человеческий труд. Электропривод для медогонки (ЭПМ) поможет усовершенствовать процесс откачки продукта. Рассмотрим, как изготовить его своими руками по схеме.

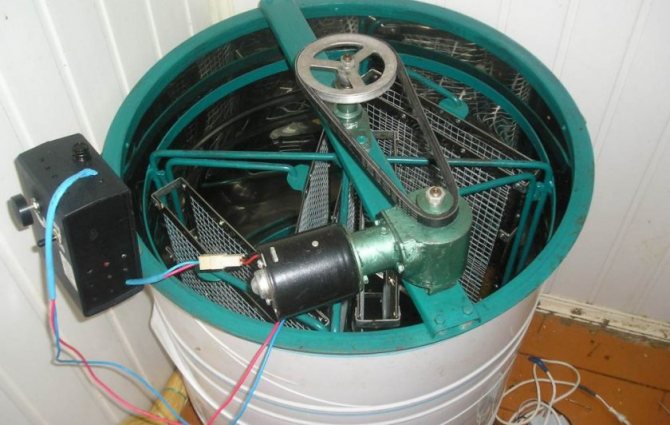

Электропривод для медогонки

Медогонка. Сделай сам.

Механизм работы

Электрическая медогонка на крупных пасеках является незаменимой вещью. В ее состав входят ремень, ротор, редуктор и блок. Электродвигатель, работающий от аккумулятора или сети, осуществляет вращение, обеспечивая тем самым работу аппарата.

При изготовлении ЭПТМ следует уделить внимание питанию, мощностью в 220 вольт от переменной сети через блоки. Необходимо установить индикатор роторной частоты, вращения и оборотов. Электропривод работает на моторе или на генераторе тока.

Особенности работы устройства

Медогонка, оснащённая приводом, работает от электричества, посредством:

• электрической сети;
• аккумулятора на 12 вольт;
• солнечной батареи.

Устройство дополняют блоком, позволяющим регулировать скорость вращения двигателя. Работает аппарат по типу центрифуги, где во время движения по кругу из заполненных ячеек вылетает мёд.
Знаете ли вы? Мёд, полученный с помощью медогонки, называют центробежным.

Оборудование для работы

Самодельный электропривод для медогонки изготавливается с помощью чертежа. Регуляция оборотов может быть, как ручной, так и автоматической – с выбором режима и коррекцией времени откачки.

Список инструментов для конструирования:

• фрикционные колеса разного диаметра;
• ремень (можно снять со стиральной машины);
• крепежные укладки;
• генератор тока;
• электрическая дрель, провода;
• шпилька для резьбы модели м8;
• торсионная пружина;
• круглый и трехгранный напильники;
• реле времени, молоток, гаечный ключ, плоскогубцы.

Инструкция по сборке

Вооружившись необходимыми инструментами, можно начинать делать электропривод для медогонки своими руками

С помощью шуруповерта снимите с медогонки полный привод. Просверлите отверстие для колеса в соответствии с размером прибора, шкив установите сверху. Резьбовую шпильку следует припаять на пластинку электропривода, распоров ее металлическую пробку. На генератор крепите шкив, насаживаете на шпильку и подключаете напряжение мощностью в 12 вольт.

Круглым напильником в колесе просверливаете углубление в 0,8-0,12 см, затем при помощи трехгранного инструмента придаете ей конечную клиновидную форму.

Техническое преимущество аппарата, сделанного вручную, заключается в том, что можно предусмотреть некоторые мелочи: защитную сетку для сот. Сэкономить время, идущее на откачку, помогут съемные кассеты для распечатывания, установленные хордиальной полосой.

Осевой зазор располагается между валом и патронами и имеет допустимые размеры, чтобы не перегружать нижний подшипник.

Технология и особенности изготовления медогонки

Чтобы смастерить электромедогонку, понадобится схема и специальные чертежи, которые значительно облегчат задачу. Пчеловод должен взять бочку, сделать 2 отверстия снизу. Благодаря данным отверстиям будет осуществляться слив меда. В центр бочки крепится доска деревянная, которая послужит основой будущей центробежки. Важно установить ее таким образом, чтобы она не перекрывала отверстия.

Особенность электрической медогонки в функционировании с помощью центрифуги. В процессе вращения из сот вылетает мед, что очень удобно и практично.

Для этого понадобится хороший вращательный элемент, например детали от старого велосипеда. Перед соединением всех компонентов необходимо подготовить каркас П-образной формы. Это можно осуществить при помощи краев бочки, так как они смогут надежно его поддерживать.

Далее конструируются держатели для сот. Можно взять прямоугольный каркас, а затем прикрепить к нему полочки из старого холодильника. Крепление осуществляется по различным сторонам, чтобы они получились параллельными. Чтобы каркас двигался, пасечник крепит педали, которые нужно будет вращать.

В результате получится качественная и надежная электрическая медогонка, сделанная своими руками. Последний шаг – создание электропривода. Важно помнить, что данное самодельное оборудование не подойдет для большой пасеки.

Типы двигателей для привода медогонки

Ручной труд заменяют следующими типами двигателей:

• электромоторы небольшой мощности;
• электрическая дрель;
• генератор электрического тока.

Важно, чтобы механизм создавал крутящий момент; в этих целях может пригодиться мотор стиральной машины, электрического велосипеда, или же двигателя-редуктора автомобильного стеклоочистителя. Также используют устройства с реверсом (обратным ходом), что позволяет откачивать мёд с обеих сторон, не переставляя рамки.

Как сделать электропривод для медогонки своими руками

Чтобы соорудить самодельный привод, нужно располагать опытом работы с электрооборудованием и набором необходимых деталей.

Материалы и инструменты для работы

Приступая к работе, подготовьте следующие принадлежности:

• шкивы;
• ремень;
• крепления;
• генератор г-21 или г-108;
• дрель;
• напильник;
• выключатель с часовым механизмом;
• молоток;
• ключ гаечный;
• пассатижи.

Схема электропривода

Так выглядит схема электропривода, по типу которого будет произведена последующая сборка аппарата в домашних условиях:

1-бак, 2-крышка бака, 3-пластина под корпус подшипника, 4 — корпус, 5 — сьемная крышка, 6 — шкив ведущий, 7 — шкив ведомый, 8 — гайка фиксирующая, 9 — хомут, 10 — ось ротора, 11 — болт соединения осей, 12 — болты крепления двигателя к хомуту (4 шт.),13 — башмак двигателя, 14 — Г-образная пластина (2 шт.), 15 — подшипники (2 шт.), 16 — ось подшипников, 17 — болты крепления пластины, 18 — винты сьемной крышки корпуса подшипников (4 шт.), 19 — ремень, 20 — электродвигатель, 21 — выступы хомута, 22 — болты-стяжки, 23 — крестовины подставки (2 шт.), 24 — стойки (4 шт.), 25 — треугольные стойки (4 шт.), 26 — прорези для бака, 27 — отверстие для слива мёда

Пошаговое изготовление

Для сборки привода в домашних условиях необходимо:

1. Взять за основу электрический мотор на 172 В и напряжением 110 вольт.
2. Специальной платой соединить двигатель с редуктором.
3. Полумуфтой соединить редукторную ось с электродвигателем.
4. Соединительной втулкой объединить редукторные оси и ротор. Одна сторона крепится к оси, вторая надевается на ось устройства.
5. Применить преобразователь дня полноценного функционирования от сети 220 В, для этого подойдёт полупроводниковый диод.

Подбор сырья для медогонки

Для изготовления медогонки можно использовать следующие материалы:

• пасечник должен подготовить инструмент, имеющий вращательный наконечник, а именно дрель или болгарку;
• нужно взять специальный сосуд, например бочку. Идеально подойдет старая металлическая бочка, но не ржавая;
• для создания электрооборудования можно воспользоваться старыми и ненужными полочками из холодильника;
• чтобы делать отверстия, подготовьте специальное зубило;
• все детали будут окрашены, для этого возьмите краску для металлических изделий;
• также пригодится деревянные доски.

Категорически запрещается применять оцинкованный металл. Воспользовавшись подобным сырьем, можно значительно ухудшить качество медовой продукции.

Установка электропривода для медогонки

Двигатель присоединяется к конструкции следующим образом:

1. С медогонки необходимо снять штатный привод.
2. Просверлить шкив — такой же, как диаметр вала медогонки.
3. Шпильку м8 с распоротой втулкой закрепить на пластине аппарата.
4. Надеть привод на шпильку, закрепить и подвести электричество.
5. Напильником вырезать на уступе шкива клиновидную канавку глубиной 8 мм.
6. На шкивы надеть ремень, создать натяжение с помощью пружины.
7. Подключить выключатель, путём присоединением клемм двигателя.

Изготовление генератора к электрической медогонки

1. Устанавливается шкив маленького размера.
2. Обязательно шкив должен быть рассверлен, для этого нужно учитывать диаметр.
3. После того как генератор на шпильке полностью закреплен, нужно подключить напряжение в 12 вольт.
4. С помощью тоненького напильника, нужно приготовить специальную канавку, она должна быть неглубокой до 10 мм, так выйдет клиновидная.
5. Напильком отрегулировать.
6. После надевается ремень.
7. Обязательно подтянуть пружину.

Ниже представлена схема электропривода 12 вольт.

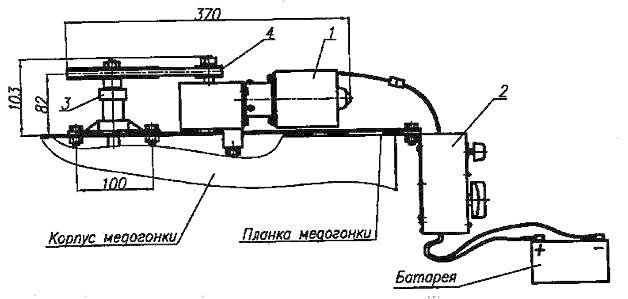

Схема «Конструкция электропривода для медогонки»

Рекомендации по эксплуатации медогонки

Для полного извлечения мёда требуется всего 5 минут. Вначале откачивают продукт с одной стороны, затем рамки поворачивают и обрабатывают вторую сторону. При сборе мёда рекомендуют размещать устройство на деревянной крестовине так, чтобы под краном располагалась ёмкость для стекания продукта. Симметричность размещения рамок гарантирует бесшумную работу устройства.

Сегодня в продаже представлено большое количество аппаратов для сбора мёда, разной модификации и автоматики. Выше представлен способ сбора электропривода в домашних условиях с использованием подручных средств. Это позволит не только механизировать ручной труд, но и в разы ускорить процесс откачки мёда.

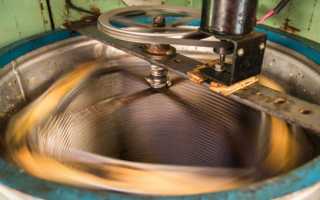

Электропривод для медогонки

Электропривод для аппарата медогонки применяется на пасеках при изготовлении товарного меда. Условия эксплуатации стационарные или полевые. Устройство выполняет две функции.

Первая – увеличивает объем получаемой продукции, повышает выработку. Вторая – делает процесс откачивания продукта более легким, механическим, благодаря этому человеческий фактор исключается.

Блок управления медогонкой обеспечивает направление двигателя. От него зависит скорость вращения мотора, время, затрачиваемое на этот процесс. Также он определяет минимальное давление питания.

Разновидности медогонок

Тип конструкции будет зависеть от технических характеристик. В зависимости от того, как расположены кассеты, приборы делятся на две группы.

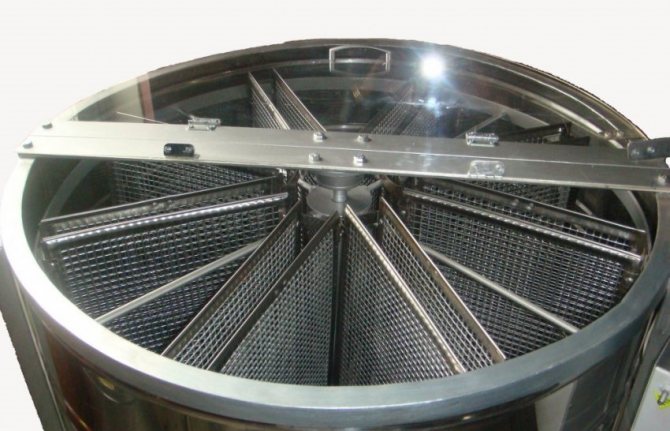

Радиальные

В них кассеты располагаются по радиальному периметру. Благодаря подобной конструкции целостность сот максимально сохраняется, а за один заход можно откачать достаточно много меда.

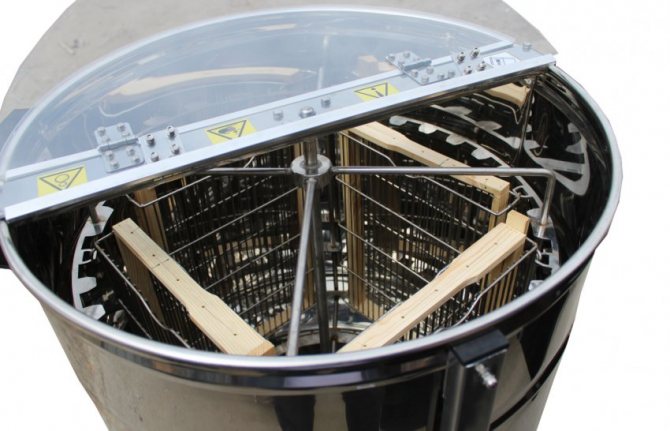

Хордиальные

Здесь кассеты расположены на хордах окружности. В таком случае можно установить не более четырех кассет. Что характерно, при использовании хордиальной медогонки риск повреждения сот более высокий.
В свою очередь, хордиальные устройства можно разделить на:

• оборотные. В них на осях находятся шарниры, на которые затем устанавливаются кассеты. Благодаря этому барабан можно вращать вручную в одну и другую стороны;
• необоротные. Мед в таком случае откачивается с одной стороны сот, а затем они переворачиваются и опустошается вторая сторона;
• реверсивные. Работают по тому же принципу, что и оборотные, только вращение автоматическое, а не ручное.

Обратите внимание! Выбирая материал для изготовления, обязательно учитывайте его склонность к окислению. Чем ниже будет данный показатель, тем дольше послужит устройство и тем качественнее получится мед.

Принцип работы

Электрический привод имеет простой принцип работы. Подготовленные рамки кладут в барабан с кассетами. Далее барабану придаются вращения. Выполняется процесс при помощи рукоятки или мотором, напряжение которого 12 вольт, имеющего редуктор, обладающего парой сотен ватт.

Чтобы организовать полноценное вытекание, барабан следует вращать не менее двенадцати минут, рамки циклически переворачивать. Когда пасека имеет около десяти ульев, работу возможно выполнить вручную. При большем количестве понадобится поставить электропривод на медогонку, обладающего специальным редуктором в 220 вольт. Сам мотор имеет меньшее давление, поэтому советуют весь механизм комплектовать инвертором.

Привод для медогонки может иметь несколько режимов работы. Автоматика сама сбавит обороты, когда процесс полностью закончится. Жизнь пчеловода значительно упрощается. Ведь больше не понадобиться все время контролировать процесс. самостоятельное изготовление данного прибора поможет значительно сэкономить денежные средства.

Разновидности

Существует 4 типа приводов. Каждый из них имеет свои особенности:

• Зубчатый привод для медогонки используется при механизации процедуры, состоящей из откачивания сладкой жидкости. Он может быть заменим ручным приводом. Делает труд пчеловода легким, при этом продуктивность повышается. Питание выполняется от аккумуляторных батарей через определенный блок. Течение вращения абсолютно любое.
• Червячный привод для медогонки имеет сенсорное управление, процесс откачки делается полностью механическим, корпус выполнен из алюминия. Питание может происходить от сети или аккумуляторной батареи. Предоставляет возможность выполнения различных направлений вращения. Ротор производит обороты, которые могут регулироваться.
• Ременной привод устанавливается на все модели, имеющие через траверсу выход вала ротора. При длительной нагрузке блок управления медогонкой может перегреться. Тогда начинает включаться специальный аварийный режим. Состоит из мотора, зубчатого ремня, основанием служит лист стали толщиной три миллиметра. На шарикоподшипниках производится монтаж всех деталей.
• Редуктор медогонки ручной двухстороннего вращения совместим со всеми видами моделей. Главная роль механизма – передать повороты ручки оси изделия. Кассеты, имеющие специальные рамки, начинают двигаться.

Устройство и принцип работы самодельной медогонки

Установку выполняют из различных материалов, но работает она по одному принципу – за счет центробежной силы, которая обеспечивается барабаном. Соты распечатываются ножом и помещаются в кассеты. При включении устройства барабан начинает вращаться, возникает центробежная сила, под действием которой мед летит на стенки устройства, стекая по ним. Внизу выполняется отверстие, через которое конечный продукт и попадает в специальную емкость.

Независимо от варианта исполнения конструкции, все они устроены одинаково и состоят из внутренней части и внешней емкости для сбора конечного продукта. Внутри медогонки размещается привод, обеспечивающий ее работу, вращающий ротор и рамки, куда устанавливаются кассеты. Привод может быть ручным, ножным, электрическим.

Медогонка может быть выполнена в двух вариантах. Отличием является расстановка рамок. По такому принципу различают хордиальную и радиальную конструкцию. В первом случае кассеты закреплены вдоль внутренних стен бака на хордах окружности. Во втором случае рамки являются радиусами окружности и отходят от центра лучами.

Количество рамок в медогонке может быть различным. Ориентироваться следует на масштабность процесса. Можно сделать конструкцию как на 1-2 рамки, так и на несколько десятков (обычно до 48).

Изготовление

Чтобы изготовить электропривод к оборудованию медогонки своими руками необходимо следовать специальной инструкции:

1. За основу берется двигатель (можно взять от стиральной машины) на сто семьдесят два вольта с усилием сто десять ватт.
2. Редуктор для медогонки соединяют с двигателем при помощи специальной платы.
3. Присоединение привода у редукторной оси исполняется при помощи полумуфты.
4. Вращающуюся часть и приводную ось объединяют сцепной муфтой.
5. Первая сторона фиксируется к оси, вторая – одевается на ось агрегата.
6. Используют транслятор, действие генерируется от сети двести двадцать вольт, полупроводниковый привод полностью подходит.

Материалы и инструменты

Чтобы создать электропривод подходящий для аппарата медогонки исключительно своими руками понадобятся следующие инструменты и материалы:

• фиксаторы, ремень, фрикиционное колесо, имеющее ободок;
• преобразователь г-108;
• подпилок, пневмодрель;
• рубильник, обладающий часовым механизмом;
• молоток, разводной ключ;
• плоскогубцы.

Производство привода своими руками воспроизводится достаточно просто. Особенно если присутствует необходимое оборудование. Оно предназначено для облегчения поставленной задачи, занимает минимальное количество часов.

Схема

Чтобы сделать электропривод для медогонки используется специальная схема. Она применяется в бытовой обстановке. Сборка привода занимает мало времени.

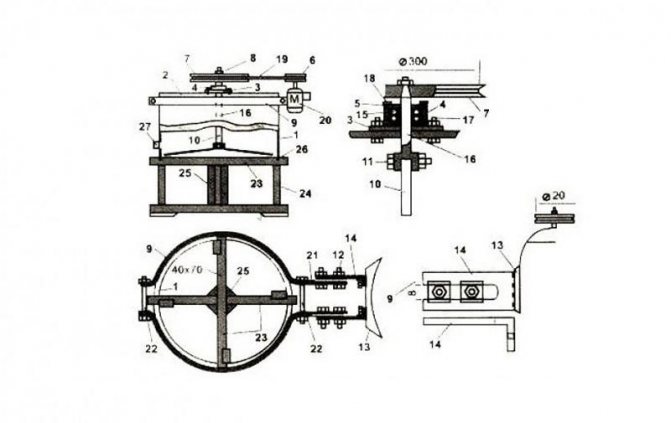

Расшифровка чертежа медогонки с электроприводом:

• 1-бак (можно использовать от стиральной машины), 2-его крышка,3-пластина, предназначенная под корпус специального подшипника;
• 4-корпус, 5-крышка снимающаяся, 6- ведущий шкив, 7-ведомый шкив, 8-гайка для крепления, 9-скрепляющее приспособление, 10-роторная ось;
• 11-болт, соединяющий оси, 12-болты, фиксирующие мотор к хомуту, 13-двигательный башмак, 14-пластина в форме буквы Г;
• 15-подшипник, 16-подшипниковая ось, 17-стержни фиксации, 18-шурупы, 19-ремень, 20- двигатель;
• 21-хомутные выступы, 22-болты-стяжки, 23-специальные подставки, 24-стойки, 25-стойки в виде треугольника, 26-прорези для бака, 27-проход, куда сливается проукт.

Сборка

Самодельный электропривод прикрепляется к изделию таким способом:

• С изделия снимают штатный двигатель.
• Фрикционное колесо с ободом должно по диаметру равняться валу.
• На пластине агрегата фиксируется расторопная втулка, шпилька м8.
• После того, как механизм одет на шпильку, подводится электрическая сеть.
• На уступе фрикционного колеса при помощи напильника вырезается канавка клинообразной формы, максимальная глубь восемь миллиметров.
• Ремень надевается на шкив, пружиной создают давление, подключают выключатель (к двигателю присоединяют клемм).

Порядок изготовления своими руками

Если вы решили, друзья, электрифицировать приусадебную пасеку, рекомендую заменить на медогонке механический привод на электрический, работающий от 12 вольтного автомобильного аккумулятора. Данный способ подойдет и владельцам кочевых пасек, которые размещаются в местах, где нет подключения к электросетям.

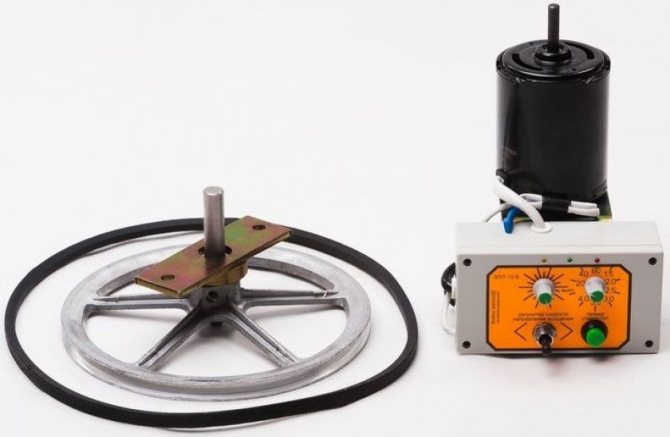

Электропривод 12 В можно купить в любом магазине электротоваров или сделать своими руками, используя, к примеру – переключатель, снятый со старой стиральной машины. Я рекомендую организовать управление электродвигателем двумя блоками:

1. таймером работы, обеспечивающим «пуск» и «стоп»;
2. широтно-импульсным регулятором, предназначенным для настройки оборотов мотора.

Дополнительно вам понадобится установка устройства плавного пуска, которое продлит срок службы электродвигателя. На этом у меня все, друзья! Я поделился с вами своим опытом переоборудования механической медогонки в электрическую. На этом я с вами прощаюсь! До новых встреч в моем блоге.

Использование

Медогонка с электроприводом оснащена тумблером (контроль оборотов), таймером (выставление необходимого времени), оборотами (регулировка скорости кручения кассет). Когда изготовлен агрегат с электроприводом своими руками, работать с ним гораздо проще.

Перед использованием с конструкции снимается ручной редуктор. В кронштейн с подшипниками вставляют вал. Фиксация привода проводится с помощью болтов. Затем устанавливают шкив, фиксируют его гайками. Вместо привода крепится привод, ремень одевается на шкив.

Виды конструкций в зависимости от привода

Еще одним критерием, определяющим вид конструкции, является привод. Рассмотрим и эту классификацию медогонок.

С электрическим приводом

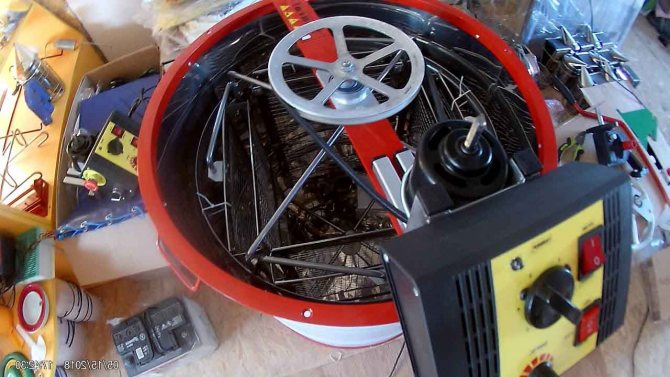

Как вы наверняка догадались из названия, такие медогонки работают от электросети. Крайне сложно изготовить подобный агрегат самостоятельно, хотя при наличии опыта и навыков и с этим вполне можно справиться.

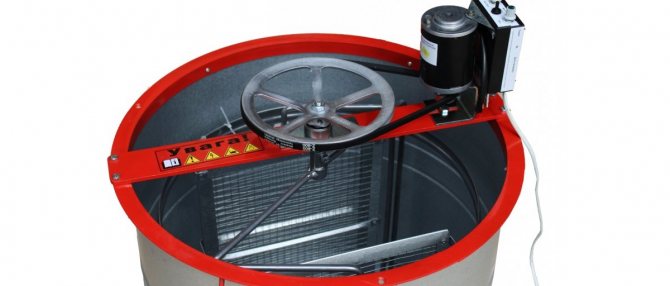

Медогонка с электроприводом

Центробежка в подобных конструкциях вращается благодаря аккумулятору или сети (первый вариант выгоден, если откачка выполняется в полевых условиях). Электроприводные устройства целесообразны для больших пасек, которые производят мед тоннами.

Мнение эксперта

Пономарев Сергей Степанович

Пчеловод с 30-летним опытом, кандидат технических наук

Главное преимущество в том, что направление и скорость движения можно контролировать. Но есть и минус – устройства зависимы от источника энергии, а еще они достаточно сложные в обслуживании.

Без электрического привода

Здесь барабан вращается вручную. Классическая конструкция медогонки, если можно так выразиться. К достоинствам можно отнести относительно небольшую стоимость, а также возможность эксплуатации в любых условиях. Подобные конструкции отличаются от моделей с электроприводом независимостью от источника питания. Из минусов можно отметить невысокую скорость откачки и трудности с контролем скорости движения, из-за чего соты могут повредиться.
